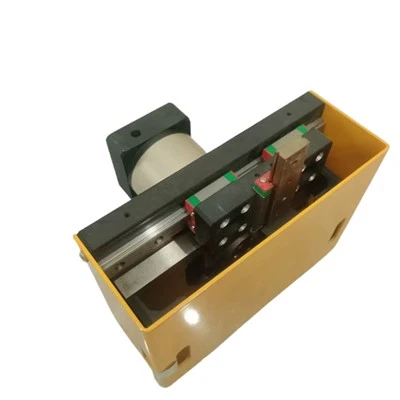

제품소개
제품특징
기술 사양
|
모델 |
고속 PPU 유닛 |
|
X-축 선형 스트로크 |
90~110mm |
|
Z-축 스트로크(Z-축) |
46mm |
|
Z-축 스트로크(RE) |
25mm |
|
반복성 |
±0.02mm |
|
사이클 타임(스테퍼 모터) |
0.5 s |
|
사이클 타임(서보 모터) |
0.3 s |
|
최대 부하 |
1.5kg |
|
드라이브 소스 |
57 스테퍼 모터/서보 모터 |
응용 프로그램 및 구성 요소
▶ 3C 전자산업 : PCB 기판, 커넥터, 디스플레이 모듈 조립, 연성인쇄회로기판 등 휴대폰용 부품을 빠르게 Pick & Place 및 조립하는 산업
▶ 에너지 신산업 : 소형 리튬-이온 배터리 셀, 보호판, 탭, 전자부품 운송 및 이동
이 기계를 선택하는 이유
기능의 일관성: 기계를 파견하기 전에 우리가 고객에게 공급하는 기계가 배송 후 즉시 의도한 작업을 수행하고 기능할 수 있는 완벽한 능력을 갖추고 있는지 확인하기 위해 72시간 동안 지속적인 작동, 조정 및 로딩 테스트 스트로크를 테스트합니다.
스마트 팩토리의 일부
이 고속-픽업-및-배치 메커니즘은 매우 빠른 작업 속도, 높은 포지셔닝 정확도와 안정적인 실행 성능을 갖추고 있어 생산 효율성을 크게 높일 수 있으며 자동화된 작업 흐름을 단순화하고 현대적인 스마트 팩토리를 구축하고 최적화하는 데 필수적인 핵심 장비 역할을 합니다.
FAQ(자주 묻는 질문)
Q: X-축의 스트로크를 변경하려면 일부 또는 전체 메커니즘을 분해해야 합니까?
A: 아니요. 빠른-사이클 픽-및-플레이스 메커니즘의 X-축 스트로크 조정 프로세스는 분해가 필요하지 않은 방식으로 설계되었습니다. 제어 시스템의 매개변수 조정과 함께 올바른 도구를 사용하여 기계적 스트로크 제한 조정만 수행하면 됩니다.
Q: 고성능-PPU 처리 시스템과 현재 PLC 제어 시스템을 결합하는 것이 가능합니까?
A: 물론입니다. 고속-픽-및-플레이스 장치에는 배선 및 프로그래밍 방법에 대한 지침을 포함하여 널리 사용되는 일부 PLC를 사용하여 설계된 다른 시스템과 인터페이스할 수 있는 기능이 있기 때문입니다. 따라서 추가 프로그래밍이 필요 없이 다른 제어 시스템과 쉽게 인터페이스할 수 있으므로 디버깅에 소요되는 시간이 줄어듭니다.
Q: 특정 구동 메커니즘을 선택하는 것이 왜 중요한가요? 즉, 서보 모터 구동 메커니즘 대신 스테퍼 모터 구동 메커니즘을 선택해야 하는 이유는 무엇입니까?
A: 스테퍼 모터 구동 메커니즘을 선택하는 요인:
스테퍼 모터 구동 메커니즘을 선택하는 이유 중 하나는 상대적으로 저렴하고 0.5초 이내에 집기 및 배치의 기본 작업을 수행할 수 있다는 사실입니다. 안타깝게도 스테퍼 모터 구동 메커니즘은 서보 모터 구동 메커니즘에 비해 필요한 정확도 수준을 달성할 수 없습니다.
